动柱式精密平面磨床
您当前的位置是:首页>>产品中心>>动柱式精密平面磨床

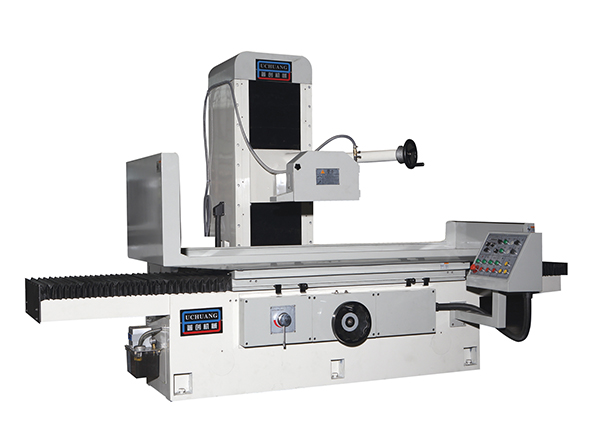

平面磨床 PCD-70150
所属类别:
详情概述:动柱式精密平面磨床 Precision grinding machine采用滚珠丝杆设计,节能、轻便、精准。台湾进口主轴,主轴摆度2um以内。无振动级的液压...
服务热线:

18820302725


【介绍】

动柱式精密平面磨床 Precision grinding machine
采用滚珠丝杆设计,节能、轻便、精准。
台湾进口主轴,主轴摆度2um以内。
无振动级的液压系统,确保整机精度。
适用于重切削和精磨,加工效率高
AHR型--- 前后左右自动,上下快速
AHD型---前后左右自动,上下自动进给

(上下自动配750W伺服马达)
*可选配前后电子调距

全国范围内无条件免费保修两年,不收取任何费用,国内唯一 家质保两年机床品牌!!

参数表 规格parameter单位PCD-50150PCD-60150PCD-70150
能力general picture工作台工作面积Table size (x*y)mm500×1500600×1500700×1500
左右最大移动量X axis travelmm170017001700
前后最大移动量Y axis travelmm570670770
工作台面至主轴中心最大距离
Max center of wheel to table
mm700700700
工作台最大承受重量Maximum loadkg120015001500
工作台Table
X axis
工作台T型槽
Table T cell specification
mm×N18×318×318×3
工作台速度Table speedm/min5-255-255-25
前后结构
Y axis
前后手轮进刀(1格/1圈)
hand wheel feed degree scale
mm0.02/50.02/50.02/5
前后自动进给automatic feedmm0.1-80.1-80.1-8
前后快速移动(50HZ/60HZ)
Fast moving speed
mm/min990 / 1190990 / 1190990 / 1190
砂轮
grinding wheel
砂轮尺寸grindingwheel size  maxmmφ400×20-50×127
砂轮转速(50HZ/60HZ)
grinding wheel speed
R.P.M1450 / 1740
上下结构
Z axis
上下手轮进刀(1格/1圈)
hand wheel feed degree scale
mm0.005/0.20.005/0.20.005/0.2
上下快速移动速度Fast moving speedmm/min  230  230  230
马达
motor
主轴马达 spindle motorHXP10×410×410×4
上下驱动马达the Z axis motorHXP1/4×61/4×61/4×6
油压马达 hydraulic motorHXP5×67.5×67.5×6
冲水马达 cooling motor W909090
前后驱动马达the Y axis motorHXP1/4×61/4×61/4×6
尺寸
Size
机器高度height of machinemm215021502300
占地面积floor spacemm4500×23004500×24004700×2900
重量weightkg620066008900
