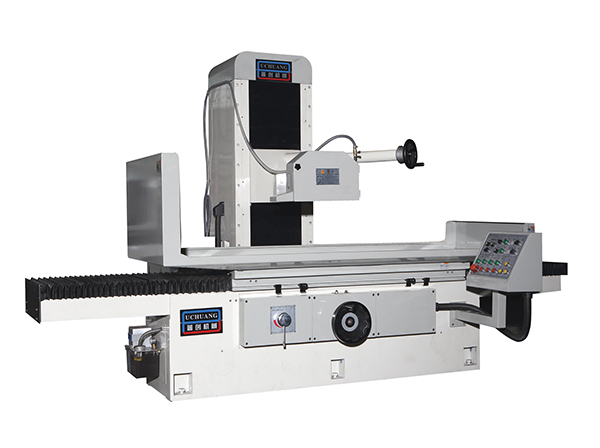

动柱式精密平面磨床 Precision grinding machine
采用滚珠丝杆设计,节能、轻便、精准。
台湾进口主轴,主轴摆度2um以内。
无振动级的液压系统,确保整机精度。
适用于重切削和精磨,加工效率高
AHR型--- 前后左右自动,上下快速
AHD型---前后左右自动,上下自动进给
(上下自动配750W伺服马达)
*可选配前后电子调距
全国范围内无条件免费保修两年,不收取任何费用,国内唯一 家质保两年机床品牌!!
参数表 | 规格parameter | 单位 | PCD-50150 | PCD-60150 | PCD-70150 |
能力general picture | 工作台工作面积Table size (x*y) | mm | 500×1500 | 600×1500 | 700×1500 |
左右最大移动量X axis travel | mm | 1700 | 1700 | 1700 | |
前后最大移动量Y axis travel | mm | 570 | 670 | 770 | |
工作台面至主轴中心最大距离 Max center of wheel to table | mm | 700 | 700 | 700 | |
工作台最大承受重量Maximum load | kg | 1200 | 1500 | 1500 | |
工作台Table X axis | 工作台T型槽 Table T cell specification | mm×N | 18×3 | 18×3 | 18×3 |
工作台速度Table speed | m/min | 5-25 | 5-25 | 5-25 | |
前后结构 Y axis | 前后手轮进刀(1格/1圈) hand wheel feed degree scale | mm | 0.02/5 | 0.02/5 | 0.02/5 |
前后自动进给automatic feed | mm | 0.1-8 | 0.1-8 | 0.1-8 | |
前后快速移动(50HZ/60HZ) Fast moving speed | mm/min | 990 / 1190 | 990 / 1190 | 990 / 1190 | |
砂轮 grinding wheel | 砂轮尺寸grindingwheel size max | mm | φ400×20-50×127 | ||
砂轮转速(50HZ/60HZ) grinding wheel speed | R.P.M | 1450 / 1740 | |||
上下结构 Z axis | 上下手轮进刀(1格/1圈) hand wheel feed degree scale | mm | 0.005/0.2 | 0.005/0.2 | 0.005/0.2 |
上下快速移动速度Fast moving speed | mm/min | 230 | 230 | 230 | |
马达 motor | 主轴马达 spindle motor | HXP | 10×4 | 10×4 | 10×4 |
上下驱动马达the Z axis motor | HXP | 1/4×6 | 1/4×6 | 1/4×6 | |
油压马达 hydraulic motor | HXP | 5×6 | 7.5×6 | 7.5×6 | |
冲水马达 cooling motor | W | 90 | 90 | 90 | |
前后驱动马达the Y axis motor | HXP | 1/4×6 | 1/4×6 | 1/4×6 | |
尺寸 Size | 机器高度height of machine | mm | 2150 | 2150 | 2300 |
占地面积floor space | mm | 4500×2300 | 4500×2400 | 4700×2900 | |
重量weight | kg | 6200 | 6600 | 8900 |
